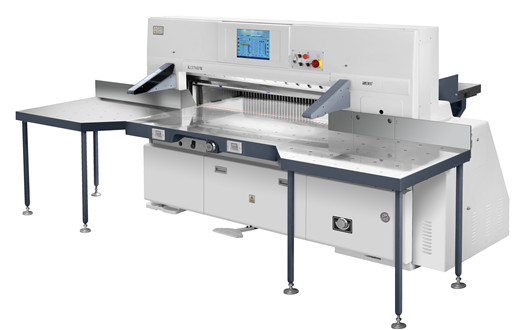

QZYK1700DW觸摸屏程控切紙機鑄件采用先進的樹脂砂造型，內部結構清晰，排號達到國際標準HT250，更有效的增長運動部位摩擦壽命。
顯示屏采用中國臺灣AU15英寸彩色液晶觸摸顯示屏。
電腦的操作界面采用人性化的設計，使操作人員易操作。
送紙馬達驅動采伺服系統，實現一次性定位精度為±0.01mm.
全機的主要低壓控制部分采用進口施耐德的電器。
液壓部分壓力可調。
QZYK1700DW觸摸屏程控切紙機機架采用國際流行的分體式結構，有效提升了機器的裁切精度，方便用戶的維護工作。
鍍鉻的工作平臺，節省了用戶的維護時間，延長了其使用壽命。
工作平臺還備有吹氣結構，方便推紙及送紙。
配有高可靠的8組的光柵保護，確保了操作者的人身安全。
掛鉤式的裝刀結構，使換刀工作簡單易行。
高精度、高剛度框型送紙機構，配線性雙導軌，確保了送紙精度。
裁切寬度 Cuttign
width
cm
170
裁切高度 Cutting
height cm
16.5
裁切長度 Cutting
length
cm
170
主電力 Main motor power
kw
5.5
凈重 Weight
kg
6500
機器寬度 含邊桌width with sideway
cm
370
不含邊桌
cm
315
機器長度
Lehgth
cm
310
桌面高度 Table
height
cm
90
裁切速度 Cutting
speed
times
45
包裝尺寸 Overall
dimensions
cm
325*160*220
電源電壓 Voltage(three-phase)
V
361-399
電線粗細 Wire
size
mm2
2.5
|
序 號 N O. |
配 置 Configuration |
品 牌 型 號 Brand Model |
產 地 |
|
1 |
15寸觸摸屏 15Display screen |
AU |
中國臺灣 Taiwan |
|
2 |
電腦 Computer |
工業電腦 Industry Computer |
上海 shanghai |
|
3 |
主板芯片 Motherboard chipset |
英特 Intel |
美國 United States |
|
4 |
鑄件 Cast |
HT250樹脂砂 Resin sand HT250 |
河南 henan |
|
5 |
工作平臺 Worktable |
無槽鍍鉻工作平臺 No fume plated chromium worktable |
中國 China |
|
6 |
送紙伺服電機 Motor driver |
富士 Fuji |
日本 Japan |
|
7 |
送紙絲桿 Feed screw |
ABBA |
中國臺灣 Taiwa |
|
8 |
導軌 Guide |
ABBA ABBA |
中國臺灣 Taiwa |
|
9 |
軸承 Bearing |
UBC |
中美合資 Sino-US Joint |
|
10 |
開關 Switch |
施耐德 Schneider |
法國 France |
|
11 |
開關電源 The switch power |
明緯 Mingwei |
中國臺灣 Taiwan |
|
12 |
限位開關 Locating switch |
松下 Panasonic |
日本 Japan |
|
13 |
限位開關 Locating switch |
施耐德 Schneider |
法國 France |
|
14 |
氣泵 Air pump |
森森 Tde nse |
中外合資 Sino-foreign joint |
|
15 |
低壓電器 Electrical |
施耐德 Schneider |
法國 France |
|
16 |
接線端子 Linking Post |
魏德米勒 Weidmuller |
德 國 Germany |
|
17 |
整流橋堆 Bridge retifier |
日本的東芝 Toshiba of Japan |
日 本 Japan |
|
18 |
渦輪 The turbine |
柯爾 Cole |
天津 tianjin |
|
19 |
刀片 The blade |
愛凱思 Love keith |
中德合資 China-Germany |
|
19 |
密封圈 Sealing ring |
瑞士密封圈 Switzerlang |
瑞士 Switzerland |
|
20 |
液壓泵 Hydraulic pump |
OT |
意大利 Italy |
